Invert

Invertコンポーネントを使用すると、指定した画像から色を反転できます。

ポート

Invertコンポーネントは、デフォルトでコントロール入力、コントロール出力、データ入力およびデータ出力ポートを公開します。

ポート	説明
Control In	1つ以上のコンポーネントのコントロール出力ポートに接続する必要があります。
Control Out	他のコンポーネントのコントロール入力ポート、または既定のエンドコンポーネントのコントロール入力ポートに接続できます。
Data In	Invertコンポーネントは、既定で次のデータ入力ポートを公開します。 Image: 反転を設定する画像を指定します(ビットマップ)。
Data Out	指定した反転画像 (ビットマップ) を返します。

プロパティ

Invertコンポーネントのプロパティを編集するには、Properties ウィンドウでプロパティを変更します。次のプロパティを編集できます。

プロパティ	説明
Search	それぞれのプロパティを検索します。
Delay After Execution	アクションが実行された後の待機時間（秒単位）を指定します。
Delay Before Execution	アクションが実行されるまでの待機時間（秒単位）を指定します。

例

例を見てみましょう。

反転画像を取得するには、次の手順を実行します。

1. ツールボックスでUtilitiesを展開し、次に Image Utilities を展開します。

2. 反転画像を指定するには、次の手順を実行します。

   • ReadFromFileコンポーネントをドラッグし、デザインサーフェイスにドロップします。
   • filePathボックスをダブルクリックし、パスを入力します。

   Note

   Read From Fileコンポーネントの詳細については、Read from Fileセクションを参照してください。

3. Invertコンポーネントをドラッグし、デザインサーフェイスにドロップします。

4. 反転画像を保存するには、次の手順を実行します。

   • Save コンポーネントをドラッグし、デザインサーフェイスにドロップします。
   • filePath ボックスをダブルクリックし、ファイル名と種類を含む必要なパスを入力します。

   Note

   保存 コンポーネントの詳細については、Save セクションを参照してください。

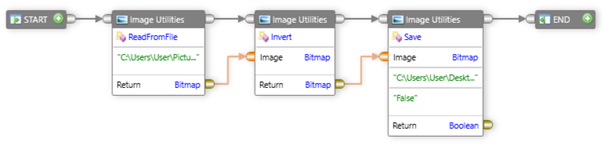

5. アクティビティでコントロールポートとデータポートを接続します。

6. ツールバーで、Run をクリックします。
