Threshold

Thresholdコンポーネントを使用すると、指定した画像のしきい値を設定できます。

ポート

Thresholdコンポーネントは、デフォルトでコントロール入力、コントロール出力、データ入力およびデータ出力ポートを公開します。

ポート	説明
Control In	1つ以上のコンポーネントのコントロール出力ポートに接続する必要があります。
Control Out	他のコンポーネントのコントロール入力ポート、または既定のエンドコンポーネントのコントロール入力ポートに接続できます。
Data In	Thresholdコンポーネント既定で次のデータ入力ポートを公開します。 image: しきい値を設定するイメージを指定します(ビットマップ)。 Threshold: しきい値（int32）を指定します。
Data Out	指定したしきい値画像（ビットマップ）を返します。

プロパティ

Threshold コンポーネントのプロパティを編集するには、Properties ウィンドウでプロパティを変更します。次のプロパティを編集できます。

プロパティ	説明
Search	それぞれのプロパティを検索します。
Delay After Execution	アクションが実行された後の待機時間（秒単位）を指定します。
Delay Before Execution	アクションが実行されるまでの待機時間（秒単位）を指定します。

例

例を見てみましょう。

しきい値画像を取得するには、次の手順を実行します。

1. ツールボックスでUtilitiesを展開し、次に Image Utilities を展開します。

2. しきい値画像を指定するには、次の手順を実行します。

   • ReadFromFileコンポーネントをドラッグし、デザインサーフェイスにドロップします。
   • filePathボックスをダブルクリックし、パスを入力します。

   Note

   Read From Fileコンポーネントの詳細については、Read from Fileセクションを参照してください。

3. Threshold コンポーネントコンポーネントをドラッグし、デザインサーフェイスにドロップします。

4. range ボックスをダブルクリックし、必要な範囲を入力します。

   Note

   rangeデータ入力ポートの既存のデータソースを上書きできます。
   既存のデータソースを上書きするには、次の手順を実行します。

   1. データ入力ポートを右クリックします。
   2. [上書き] をクリックし、データソースを変更します。

   データポートのデータソースの「上書き」の詳細については、オーバーライドセクションを参照してください。

5. しきい値イメージを保存するには、次の手順を実行します。

   • Save コンポーネントをドラッグし、デザインサーフェイスにドロップします。
   • filePath ボックスをダブルクリックし、ファイル名と種類を含む必要なパスを入力します。

   Note

   保存 コンポーネントの詳細については、Save セクションを参照してください。

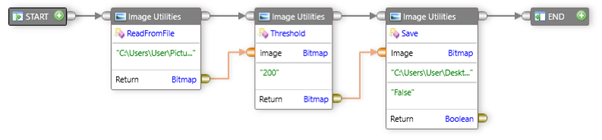

6. アクティビティでコントロールポートとデータポートを接続します。

7. ツールバーで、Run をクリックします。
   しきい値画像は、指定した先に保存されます。
