Trim¶
Trimコンポーネントは、画像の境界線から透明なピクセルを削除します。
ポート¶
Trimコンポーネントは、デフォルトでコントロール入力、コントロール出力、データ入力およびデータ出力ポートを公開します。
|ポート|説明|
|---|---|
|Control In|1つ以上のコンポーネントのコントロール出力ポートに接続する必要があります。|
|Control Out|他のコンポーネントのコントロール入力ポート、または既定のエンドコンポーネントのコントロール入力ポートに接続できます。|
|Data In| トリミングする画像を指定します。|
|Data Out| トリミングされた画像を返します。|
プロパティ¶
Trimコンポーネントコンポーネントのプロパティを編集するには、Properties ウィンドウでプロパティを変更します。次のプロパティを編集できます。
| プロパティ | 説明 |
|---|---|
| Search | それぞれのプロパティを検索します。 |
| Delay After Execution | アクションが実行された後の待機時間（秒単位）を指定します。 |
| Delay Before Execution | アクションが実行されるまでの待機時間（秒単位）を指定します。 |
例¶
例を見てみましょう。
Note

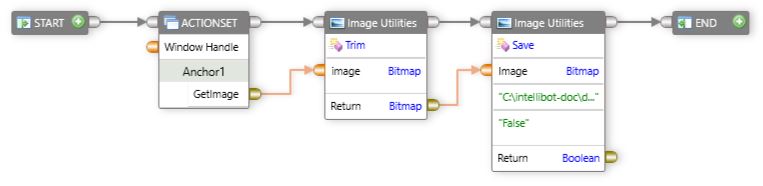

Read from Fileコンポーネントを使用してトリミングする画像を取得する代わりに、次の図に示すように、Action SetコンポーネントでGet Imageオプションを使用できます。
イメージの取得オプションの使用の詳細については、Action Setコンポーネントを参照してください。

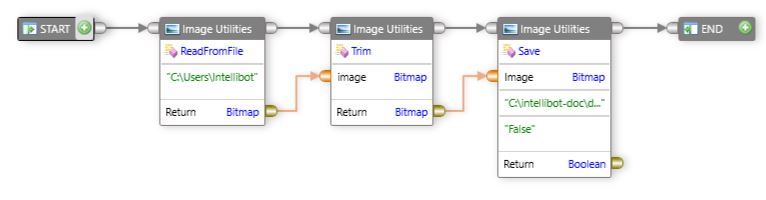

画像をトリミングするには、次の手順を実行します。
- ツールボックスで
Utilitiesを展開し、次にImage Utilitiesを展開します。 -
トリミングするイメージを取得するには、次の手順を実行します。
ReadFromFileコンポーネントをドラッグし、デザインサーフェイスにドロップします。filePathボックスをダブルクリックし、パスを入力します。
Note
Read From Fileコンポーネントの詳細については、Read from Fileセクションを参照してください。 -
Trimコンポーネントコンポーネントをドラッグし、デザインサーフェイスにドロップします。 - 既存のデータソースを上書きするには、
imageボックスを右クリックします。 -
Overrideをクリックし、データソースを変更します。Note
データポートのデータソースの「上書き」の詳細については、オーバーライドセクションを参照してください。
-
変換したイメージを保存するには、次の手順を実行します。
Saveコンポーネントをドラッグし、デザインサーフェイスにドロップします。-
filePathボックスをダブルクリックし、ファイル名と種類を含む必要なパスを入力します。Note
保存コンポーネントの詳細については、Save セクションを参照してください。
-
アクティビティでコントロールポートとデータポートを接続します。
- ツールバーで、
Runをクリックします。
画像がトリミングされ、指定した場所に保存されます。
